示波器输入耦合方式解析(及示波器输入通道)

2020-01-23来源: elecfans关键字:示波器  输入耦合方式  输入通道

  一、输入通道选择

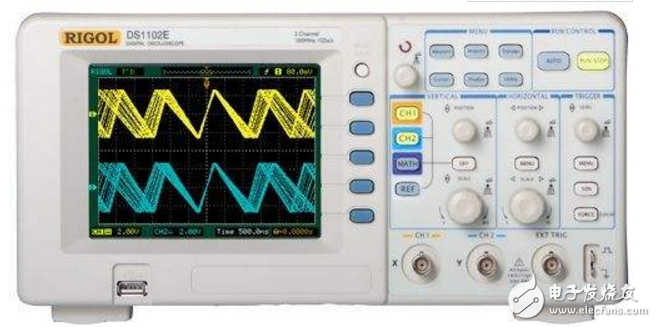

  输入通道至少有三种选择方式:通道1(CH1)、通道2(CH2)、双通道(DUAL)。

  1)选择通道1时,示波器仅显示通道1的信号。

www.laizi.net_【官方首页】-赖子山庄  2)选择通道2时,示波器仅显示通道2的信号。

  3)选择双通道时,示波器同时显示通道1信号和通道2信号。

示波器输入耦合方式解析(及示波器输入通道)

  测试信号时,首先要将示波器的地与被测电路的地连接在一起。根据输入通道的选择,将示波器探头插到相应通道插座上,示波器探头上的地与被测电路的地连接在一起,示波器探头接触被测点。示波器探头上有一双位开关。www.laizi.net_【官方首页】-赖子山庄此开关拨到“&TImes;1”位置时,被测信号无衰减送到示波器,从荧光屏上读出的电压值是信号的实际电压值。此开关拨到“&TImes;10“位置时,被测信号衰减为1/10,然后送往示波器,从荧光屏上读出的电压值乘以10才是信号的实际电压值。


  二、示波器输入耦合方式

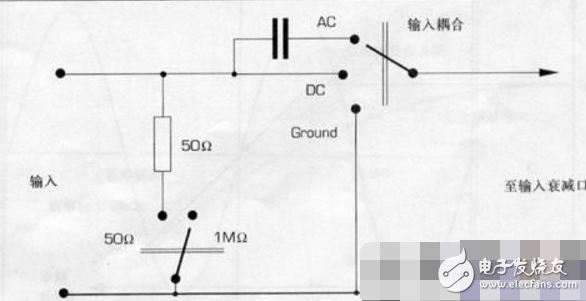

  输入耦合方式有三种选择:交流(AC)、地(GND)、直流(DC)。

示波器输入耦合方式解析(及示波器输入通道)

  1、输入耦合方式解析

  1)地(GND)

  当选择“地”时,扫描线显示出“示波器地”在荧光屏上的位置。这时,输入信号和衰减器断开并将衰减器输入端连至示波器的地电平。当选择接地时,在屏幕上将会看到一条位于0V电平的直线。www.laizi.net_【官方首页】-赖子山庄这时可以使用位置控制机构来调节这个参考电平或扫描基线的位置。


  2)交流(AC)

  交流耦合用于观测交流和含有直流成分的交流信号。在数字电路实验中,一般选择“直流”方式,以便观测信号的绝对电压值。AC耦合方式则在BNC端和衰减器之间串联一个电容。这样,信号的DC分量就被阻断,而信号的低频AC分量也将受阻或大为衰减。www.laizi.net_【官方首页】-赖子山庄示波器的低频截止频率就是示波器显示的信号幅度仅为其直实幅度为71%时的信号频率。示波器的低频截止频率主要决定于其输入耦合电容的数值。示波器的低频截止频率典型值为10Hz。


  3)直流(DC)

www.laizi.net_【官方首页】-赖子山庄  直流耦合用于测定信号直流绝对值和观测极低频信号。DC耦合方式为信号提供直接的连接通路。因此信号提供直接的连接通路。因此信号的所有分量(AC和DC)都会影响示波器的波形显示。
